BHC5 水听器链
BHC5型水听器链用于在充水井孔中接收P波信号 ，是由凯芙拉抗拉线缆和特定间隔的多个模铸水听器组成的井下电缆。每个水听器的传感器配有一个前置放大电路。电路板由位于地面的可充电AA电池组供电。BHC5前置放大电路内置测试功效 ，可随时进行信号质量检查。测试时每个通道输出一个合成信号 ，用以评估放大系数。线缆的终端是连接地动仪用的接头。
配件：

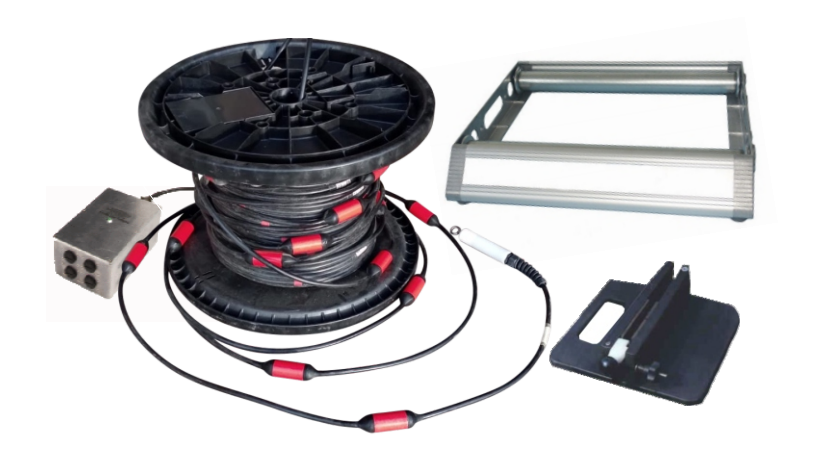

如题图所示 ，BHC5水听器链 ，绞盘及绕线装置 ，电缆上的模铸水听器 ，前置放大器电池盒 ，以及用于施工期间准确定位和夹紧电缆的夹紧装置等配件。
性能指标：
- 传感器: SQ54 或AQ2000
- 频率响应: 从1 到 10.000 Hz 的平坦响应
- 前置放大: 4 或 10 倍
- 测试功效：内置合成信号测试
- 电源供应: 5号电池(电池盒安排在地表)
- 可操作深度：深达 500 m
- 水听器数量: 24(其它数量可定制)
- 水听器间隔: 1 m (其它间隔可定制)
- 水听器直径: 40 mm
- 电缆重量: 200 g每米
- 可蒙受拉力: 4700 N
- 适用孔径: 最小. 50 mm
- 深度标记: 电缆上每 2 m
- 插头: 适配种种地动仪
- 存放: 绞于绞盘
数据采样
测试信号：由各前置放大器生成的合成测试信号
