#1 静力触探试验
静力触探试验(CPT) 是使用压力装置将探头在竖直偏向上按一定的速率压入土中 ，使用装置在探头上的传感器丈量贯入历程中种种数据的一种原位测试手艺 。它具有测试一连、快速、再现性好、操作简朴等优点 。除此之外 ，丈量效果的盘算机化和自动化水平较好 ，真实性与可靠性较高 ？梢云局に章薜氖荻缘夭憔傩衅兰 ，如划分土层、区分土类 ，确定地基土的承载力和变形指标 ，估算单桩承载力和判别砂土液化等 。CPT是现在应用最普遍的一种原位测试手艺 。
CPT测试手艺最初主要用于陆地岩土工程勘探 。近些年来 ，随着种种跨江、河、湖、海工程的大规模投入 ，获取高质量的水下岩土体物理力学参数显得尤为主要 。由于河湖、海洋工程地质的特殊性 ，尤其是在深水区域中 ，现场取样并坚持原状土的应力状态难度大、本钱高 ，而CPT可以最大限度地免去钻探、取样、运输等作业流程对岩土体原生结构的扰动和原位应力的释放 ，以是CPT手艺越来越多地应用到水上工程项目地质勘查中 。现在 ，用于水下作业的CPT测试手艺在外洋已很是成熟 ，并已经普遍应用于河湖、海洋工程领域 。海内也在资源开发、桥隧交通工程、管线光缆铺设和地质灾难评估等项目中最先实验使用CPT 。
#2 我国CPT应用
国家海洋局第一海洋研究所引入了一套轻型底座式水下CPT装备 ，在黄河水下三角洲埕岛油田海域举行了首次应用[1] 。使用10个CPT试验点测试数据 ，在海底土层结构划分、地基土承载力盘算和土体液化判别等方面举行了应用 。领土资源部广州海洋地质视察局在国家地质步队“野战军”装备妄想中引进了一套海床式CPT装备[2] ，在2010年至2012年间 ，该装备搭载广州海洋地质视察局所属“海洋六号”自然气水合物综合视察船 ，在南海近岸海域开展了多个孔位的CPT试验 ，获得了较为知足的测试效果 。陈培雄等[3]使用轻装CPT系统 ，团结海底管蹊径由勘探等海洋视察项目 ，在东海海域收罗了34个孔位的海底浅表层土CPT数据资料 。建设了该区域内土体CPT参数与含水量、密度、孔隙比、液性指数、压缩指标之间的幂函数相关关系 ，实现了通过CPT推算海底土体物理力学指标的目的 。梁文成等[4]在位于珠江口伶仃洋水域的港珠澳大桥岛隧工程沿岛隧轴线安排了大宗的孔压CPTU试验孔 ，并辅以部分标贯试验、十字板剪切试验、室内试验及波速试验验证比照 ，取得了优异的效果 。
外洋的水下CPT测试系统手艺趋近成熟 ，形成了优异市场应用 。而海内水下地质勘探项目中使用的CPT系统基本上都由外洋引进 ，海内对水下CPT及其装备的研究较少 ，且大多停留在研究和试验阶段 。因此 ，相识外洋水下CPT装备生长和应用动态 ，明确CPT手艺在应用和效果诠释中保存的问题和面临的挑战 ，对CPT手艺在中国水上工程建设领域的应用意义重大 。
#3 水下CPT测试系统
外洋主要有两个类型的水下作业的CPT测试系统 ，即海床CPT(Seabed CPT) 测试系统和井下CPT(Downhole CPT) 测试系统 ，基于作业模式的区别两种测试系统具有差别的特点 。
海床式CPT测试系统
海床CPT测试系统的特点是使用探杆将探头从海底面贯入到土体中 ，海床CPT能够免去海浪、潮汐等因素的影响 ，靠系统自重提供贯入时的支反力 。在许多工程实例中 ，海床CPT是最有用的测试要领并且能够获得最高质量的测试效果 。条件较好时 ，贯入深度可抵达海床以下40m～50m ，在某些勘探领域使用比例已经凌驾了古板的钻探 。海床CPT系统主要分为以下几种类型 。
-
液压式非一连贯入CPT系统
-
一连贯入CPT系统
-
CPT团结钻机系统
-
微型CPT系统

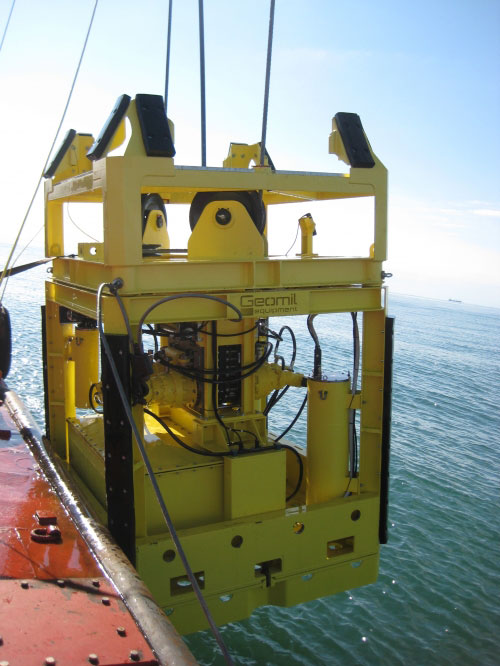

Manta-200海床式静力触探装备
井下式CPT测试系统
井下CPT测试系统是一种同时团结钻探和CPT测试的系统 ，试验通常在重力基础平台、浮体结构上举行以战胜海浪、潮汐和海风等因素的影响 。其最大优势是贯入深度更大 ，且能够用钻探的方法穿透坚硬的岩层 。其难点是在海面举行钻探时怎样通过有用的赔偿机制控制钻头的摆动以减小对土体的扰动 。
Orca_125井下式静力触探和土壤取样装备
Orca DW深水型井下式静力触探和土壤取样装备
多功效CPT探头在水下的应用
随着对丈量数据要求的提高和勘探规模的扩大 ，在CPT探头上配备的传感器也越来越多样化 。
CPTU探头：通过装置在锥尖或锥肩上的孔隙水压力传感器丈量贯入历程中探头周围土体中孔隙水压力的转变 。
侧压力CPT探头：使用装置在摩擦筒上的传感器丈量土体的侧压力 。因数据并不可靠 ，以是使用次数很少 。
旁压CPT探头：也可以用来丈量侧压力和变形模量 ，可是由于锥体贯入时对土体造成了扰动 ，其理论诠释难度更大 ，以是现在在海上应用很少 。
电阻率CPT探头：不但能丈量土体的电阻率 ，还能丈量孔隙水的电阻率 。使用该装置可以对海上工程的水体污染举行评估 。
核子密度CPT探头：放射源装置在锥尖面积为15cm2的探头上的 。通过丈量放射源穿过土体前后能级转变丈量土体体积密度 。在北海工程勘探中 ，该装置在中砂或砂质粉土等具有高压缩性的土体中应用效果很好 。
地动波探头：既可应用于海床CPT又可应用于井下CPT 。当土体条件较好时 ，贯入深度可达90m~100m 。使用丈量的平均剪切波速 ，可以盘算出土体的小应变剪切模量 。
除了上述提到的探头外 ，最近研究较多的是全流贯入仪 ，具有代表性的是T形探头(平面应变流) 和球形探头(轴对称应变流) 。

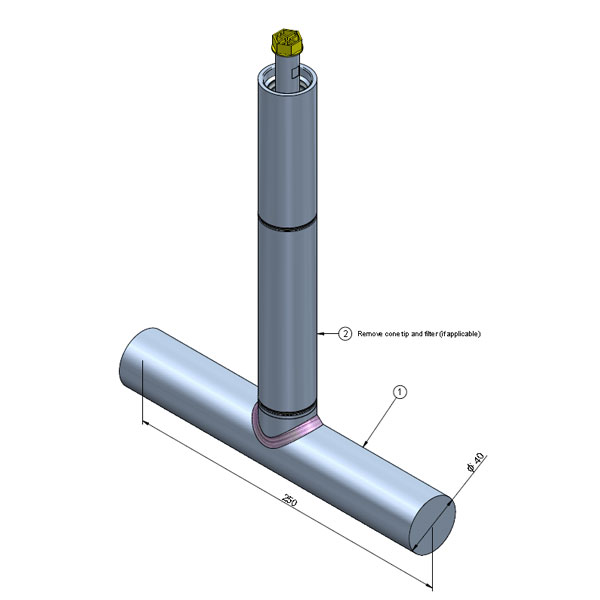

T形全流触探探头
球形全流触探探头
探头在穿过软土时 ，可获得软土的不排水抗剪强度 。同时 ，全流量贯入仪还包括以下优点：
-
极软土中准确性显着改善；
-
极大的降低对上覆应力的修正；
-
贯入阻力受到外界情形因素的影响较少；
-
破损机理易于明确体现；
-
可以快速而准确地测定重塑后强度 。
通常 ，在海床CPT中相对容易接入T形或球形探头 ，而在井下CPT中 ，由于钻柱尺寸缘故原由 ，一样平常不可直接使用全尺寸的球形或T形探头 ，而是减小其半径以便使用 。
Geomil静力触探系统
只管水下静力触探仍然保存深水应用较少 ，侧壁摩阻力差别较大、试验诠释要领落伍于装备生长等问题 ，但水下CPT仍是成熟的获取高质量的水下岩土体物理力学参数的主要要领 。
本文泉源：宋友建 ，邱敏． 水下静力触探(CPT) 测试手艺的生长及应用［J］． 都会勘探 ，2022(4) : 199－204．
